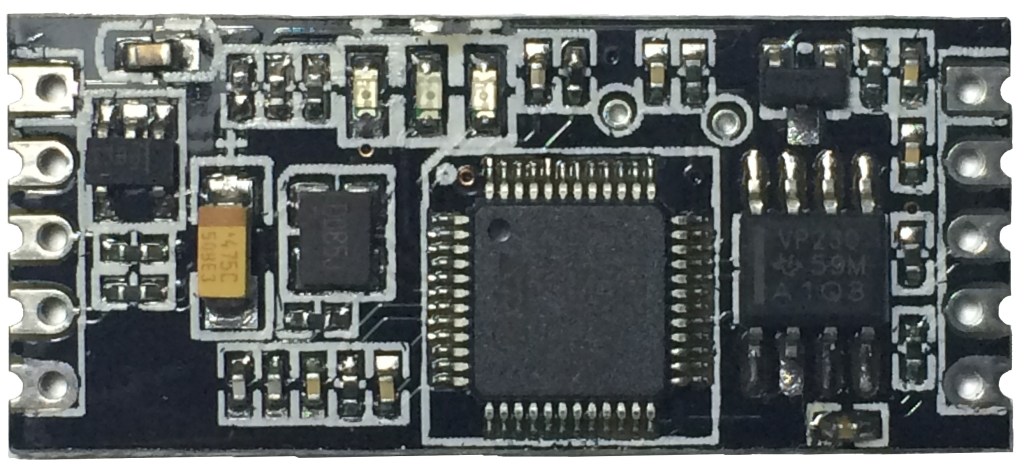

CAN-UART-M0 智能协议转换模块

特征

---

CAN-UART-M0是一款小型智能协议转换模块，其集成1 路CAN-BUS 接口和1 路UART TTL接口，可实现UART TTL信号与CAN-BUS之间互相透传或Modbus协议转换。CAN-UART-M0体积小巧，可3.3V或5V任意一种电源供电，方便集成到各种电路板中。半孔工艺，并同时带有插针焊孔，可贴片焊接，也可用插针方式插拔连接。

● 接口类型

一路CAN2.0A/B和一路串行接口UART TTL

● 工作模式

三种工作模式：透明不带标识符转换、透明带标识符转换、Modbus ASCII/RTU 协议转换

● CAN接口特点

CAN2.0A/B 可配置共16种波特率： 1Mbps,800 Kbps,500 Kbps,400 Kbps,250 Kbps,200 Kbps,160 Kbps,125 Kbps,100 Kbps,80 Kbps,50 Kbps,40 Kbps,32 Kbps,25 Kbps,20 Kbps,10Kbps

接口非电气隔离，TVS保护

支持固定CAN标识符方式发送和通过串行帧指定标识符方式发送

支持数据标准帧和扩展帧，不支持远程帧，不支持CAN协议解析

支持输出接收状态的中断信号（STE脚）

● TTL接口特点

UART TTL接口可配置共13种波特率：128000 bps,115200 bps,57600 bps,56000 bps,43000 bps,38400 bps,28800 bps,19200 bps,14400 bps,9600 bps,4800 bps,2400 bps,1200bps

非电气隔离

支持Modbus ASCII/RTU协议，支持03、06、16这三种功能码

​● 数据转换方向

支持串口与CAN之间双向转换。

● 参数配置

通过串行接口UART TTL配置

通过PC串口调试软件配置

● 工作电压

5V或3.3V

● 工作功率

小于0.6W

● 安装方式

半孔贴片和2.54mm间距排针孔两种方式

---
