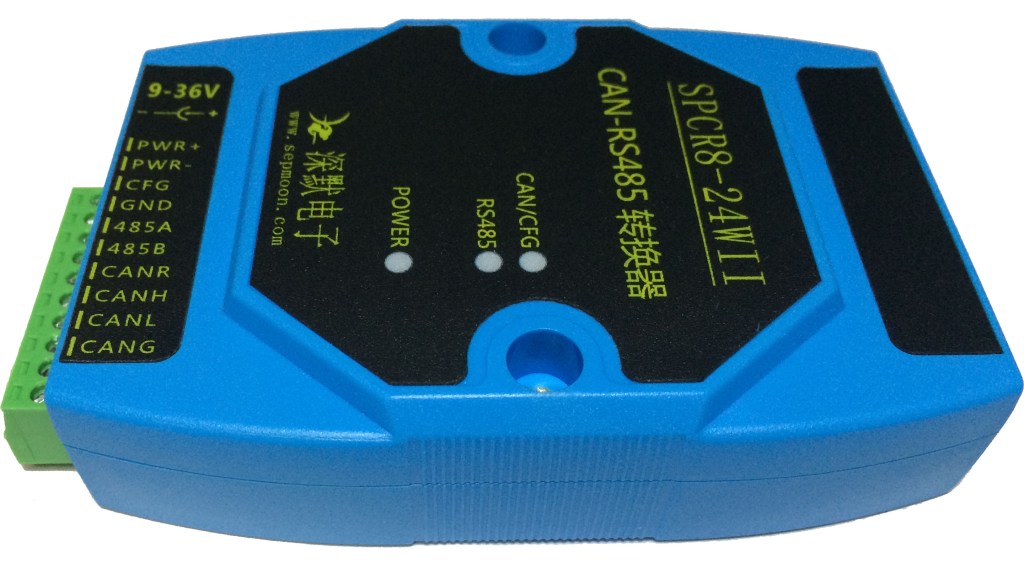

SPCR8-24WII 智能协议转换器

上海深默电子-CAN总线模块配置工具 V1.0 ( 下载 )

特征

---

SPCR8-24WII是一款智能型的协议转换器，其集成1 路CAN-BUS 接口和1 路RS-485接口，可实现RS485与CAN-BUS之间互相透传或Modbus协议转换。一种典型应用是可通过SPCR8-24WII的RS-485 接口实现PC 或PLC 等串口联网设备与CAN总线的数据交换。

● 接口类型

一路CAN2.0A/B和一路RS-485

● 工作模式

三种工作模式：透明不带标识符转换、透明带标识符转换、Modbus ASCII/RTU 协议转换

● CAN接口特点

CAN2.0A/B 可配置共16种波特率： 1Mbps,800 Kbps,500 Kbps,400 Kbps,250 Kbps,200 Kbps,160 Kbps,125 Kbps,100 Kbps,80 Kbps,50 Kbps,40 Kbps,32 Kbps,25 Kbps,20 Kbps,10Kbps

2500VDC电气隔离

支持固定CAN标识符方式发送和通过串行帧指定标识符方式发送

支持数据标准帧和扩展帧，不支持远程帧，不支持CAN协议解析

● RS-485接口特点

RS-485 可配置共13种波特率：128000 bps,115200 bps,57600 bps,56000 bps,43000 bps,38400 bps,28800 bps,19200 bps,14400 bps,9600 bps,4800 bps,2400 bps,1200bps

非电气隔离，带TVS保护

支持Modbus ASCII/RTU协议，支持03、06、16这三种功能码

​● 数据转换方向

支持RS-485与CAN之间双向转换。

● 参数配置

通过”CAN总线模块配置工具 Ver1.0″软件配置

通过RS-485接口配置

● 工作电压

9~36VDC

防反接，TVS保护，自恢复保险丝

● 工作功率

小于0.6W

● 安装方式

支持DIN35导轨固定

---
